Soal Dasar Perencanaan Teknik Mesin

 soal dasar perencanaan teknik mesin

1.      Perhatikan gambar dibawah ini!

Bila diketahui F1=F2=F3=20 N. Jika tongkat diputar di titik D, maka momen gaya

total adalah ….

a.       0,5 Nm

b.      1 Nm

c.       100 Nm

d.      150 Nm

e.       200 Nm

KUNCI JAWABAN :  B



2.      Perhatikan gambar dibawah ini !

Suatu konstruksi batang tampak seperti pada gambar. Besar P1=P2=10 ton. Maka besar gaya  reaksi yang terjadi pada titik B adalah ....

a.       10 ton

b.      20 ton

c.       30 ton

d.      40 ton

e.       50 ton

KUNCI JAWABAN :  A



3.      Perhatikan gambar empat partikel yang dihubungkan dengan batang penghubung berikut!.

Massa m1 = 4 kg m2 = 5.4 kg dan m3 =3,7 kg m4 = 2.5 kg, panjang a = 1,5 m dan b =

2.7 m serta massa batang penghubung diabaikan, momen inersia sistem

partikel terhadap sumbu Y adalah....

a.       30,84

b.      46,35

c.       55,53

d.      66,55

e.       66,35

KUNCI JAWABAN :  E



4.      Perhatikan gambar berikut!

Empat bola masing-masing massanya m1 = 1 kg, m2 = 2 kg, m3 = 3 kg, m4 = 4 kg dihubungkan dengan batang ringan tak bermassa. Jika sistem diputar pada titik sumbu di m2, maka besar momen inersia sistem bola adalah....

a.       0,48 Nm

b.      0,50 Nm

c.       0,52 Nm

d.      0,54 Nm

e.       0,56 Nm

KUNCI JAWABAN :  C



5.      Lima titik massa tersusun seperti gambar berikut!

m₁ = 1 kg, m₂ = 2 kg, m₃ = 3 kg, m₄ = 4 kg, m₅ = 5 kg. Tentukan momen inersianya jika poros putar sumbu X.

a.       4 kgm²

b.      8 kgm²

c.       10 kgm²

d.      6 kgm²

e.       12 kgm²

KUNCI JAWABAN :  D



6.      Jika pelat yang dilas mempunyai ukuran tebal (s) 5 mm dan panjang las 20 mm disambung dengan las tumpang , kemudian sambungan tersebut mendapatkan beban tarik sebesar 12 N , maka besarnya tegangan tarik yang terjadi pada las tumpang adalah ........

a.       0,084 N/mm2

b.      0,84 N/mm2

c.       0,086 n/mm2

d.      0,86 N/mm2

e.       0,089 N/mm2

KUNCI JAWABAN :  A



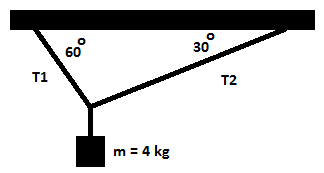

7.      Sebuah benda bermassa 5 kg di gantung dengan menggunakan tali dengan teknik gantungan seperti gambar. Tali pertama dan tali kedua diikatkan pada dinding atas sehingga keadaan benda setimbang, maka besar tegangan tali pertama dan tali ke dua adalah ....

a.       T1=20√2 N, T2=20√3N

b.      T1=20 N, T2= 20 √3 N

c.       T1= 20√3 N,T2= 20N

d.      T1= 20 √2 N,T2=20 N

e.       T1= 20√3 N, T2=20√2 N

KUNCI JAWABAN :  C



8.      Sebuah gelagar panjang 5 m ditumpu jepit di A dan ujung lainnya bebas, padanya bekerja dua buah gaya yaituP1= 5 ton dan P2=2 ton seperti pada gambar.

Hitunglah besar gaya-gaya reaksi pada tumpuan

a.       -18,66tm

b.      -18,86tm

c.       18,66tm

d.      18,86tm

e.       -18,96tm

KUNCI JAWABAN :  A



9.      Suatu benda terletak pada bidang datar yang kasar dengan koefisien gesek f = 0,5. Berat benda a=1200 kg, gaya P bekerja pada benda tersebut dengan arah horizontal (lihat gambar). Hitunglah gaya P bila benda pada saat akan bergerak

a.       500 kg

b.      700 kg

c.       600 kg

d.      650 kg

e.       400 kg

KUNCI JAWABAN :  C



10.  Suatu poros dengan panjang L=100 mm pada ujung sebelah kiri dilas dan ujung lainnya dibebani dengan gaya F= 1000 N , hitunglah tegangan lengkung pada poros tersebut jika diameter poros adalah d = 20 mm .

a.       125 N/mm2

b.      130 N/mm2

c.       135 N/mm2

d.      115 N/mm2

e.       120 N/mm2

KUNCI JAWABAN :  A
